    详细说明:

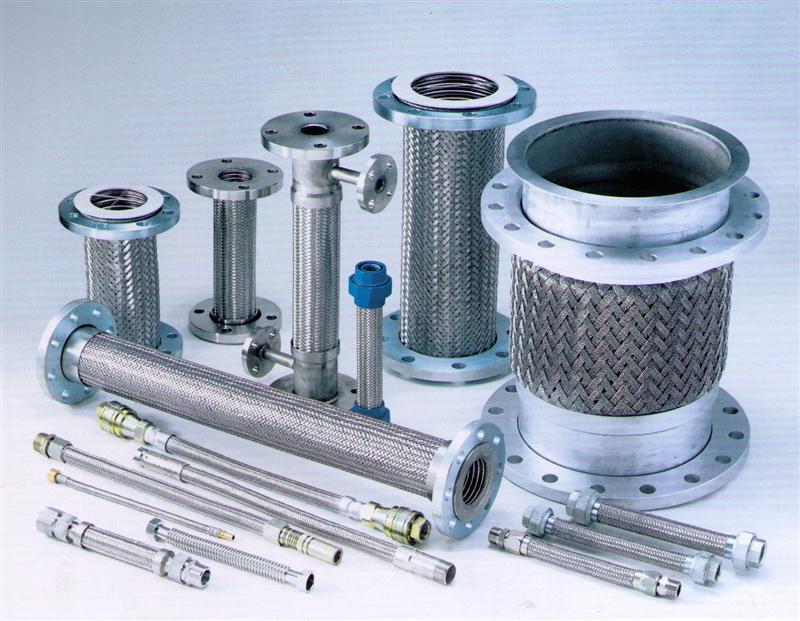

    金属软管(简称软管)是现代工业管路中一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环形波形的薄壁不锈钢波纹管,波纹管外层的网套,是由不锈钢丝或钢带按一定的参数编织而成。软管两端的接头或法兰是与客户管道的接头或法兰相配的。

    软管的波纹管是由极薄壁的无缝或纵焊缝不锈钢钢管经过高精度塑性加工成形的。由于波纹管轮廓的弹性特性决定了软管具有良好的柔软性和抗疲劳性,使它很容易吸收各种运动变形和循环载荷,尤其在管路系统中有补偿大位移量的能力。我厂除原有制作软管的精良设备外,新近从日本引进了两条高精度,高技术的波纹管自动焊接成形生产线,大大地提高了软管的品质且使制作软管的长度不受限制,满足了超长软管的需要。海泰客牌软管的公称通范围为DN4-800mm,长度任选。

    网套是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织,海泰客牌软管的压力范围一般为PN0.6- 32.OMpa。最高达42.OMPa。由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围极广,为-196—600度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。

    金属软管具备了良好的柔软性、抗疲劳性、耐高压、耐高低温、耐蚀性等诸多特性,它相对其他软管(橡胶、塑料软管)的寿命就要高出许多,故它又具有较高的综合经济效益。随着现代工业的发展,对耐高温,耐高压的波纹金属软管的需求量亦愈来愈大。

    软管应用领域:需要充分挠性的输送管,防止振动处所配管,对蒸汽、煤气、空气、重油、石油、化工药品类等均适用。

    金属软管示意图

    11-1结构:外螺纹接头不锈钢波纹管
    特点:结构简单,通用性好
    材料:
    (1)外螺纹接头:不锈钢;
    (2)网套紧环:不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    22-2结构:活动内螺纹接头扩中/球头波纹管
    特点:结构简单
    通径:DN10~DN100
    材料:
    (1)活动内螺纹接头:不锈钢;
    (2)网套压紧圈:不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    33-3结构:活动内螺纹平接头波纹管
    特点:结构简单
    通径:DN10~DN100
    材料:
    (1)活动内螺纹接头:不锈钢;

    (2)网套压紧圈:不锈钢;

    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316

    44-4结构:球形接头+内螺纹接头波纹管
    特点:无压需焊接,可按需要长度自行装配
    通径:DN10~DN100
    材料:
    (1)内螺纹接头:不锈钢;
    (2)网套压紧环:不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    55-5结构:焊接活接头不锈钢波纹管
    特点:通用性好
    通径:DN10~DN800
    材料:
    (1)活动内螺纹接并没有:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)网套压紧圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316
    66-6结构:焊接活接头+放震环波纹管
    特点:通用性好、防震性好
    通径:DN10~DN800
    材料:
    (1)活动内螺纹接头:碳钢/不锈钢:
    (2)接管:碳钢/不锈钢;
    (3)网套压紧圈:不锈钢;

    (4)金属波管:SUS304/316L;

    (5)网套:SUS304/316

    (6)防震环:碳钢/不锈钢
    77-7结构:外螺纹接头+快速管接头波纹管
    特点:安装方便
    通径:DN10~DN50
    材料:
    (1)快速接头:不锈钢;
    (2)外螺纹接头:不锈钢;
    (3)网套压紧圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316
    88-8结构:外螺纹接头+开启式快速管接头波纹管
    特点:安装方便
    通径:DN10~DN150
    材料:
    (1)开启式快速接头:不锈钢;
    (2)外螺纹接头:不锈钢;
    (3)网套压紧圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316
    99-9结构:松套法兰密封座与网套波纹观一起三位一体焊波纹管
    特点:安装方便、密封性能好
    通径:DN10~DN2000
    材料:
    (1)松套法兰:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    1010-10结构:固定法兰式金属软管波纹管
    特点:通用性能好
    通径:DN10~DN2000
    材料:
    (1)法兰:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)网套扣压圈:不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    1111-11衬四氟松套法兰软管波纹管
    特点:通用性能好、耐腐蚀性强
    通径:DN15~DN500
    材料:
    (1)法兰:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)网套扣压圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316;
    (6)四氟
    1212-12结构:衬四氟固定式法兰波汶管波纹管
    特点:通用性能好,耐腐蚀性强
    通径:DN15~DN500
    材料:
    (1)法兰:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)网套扣压圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316
    1313-13结构:衬四氟活动内螺纹平接头波纹管
    特点:结构简单、耐腐蚀性强
    通径:DN10~DN100
    材料:
    (1)活动内螺纹:不锈钢;
    (2)四氟;
    (3)网套压紧圈:不锈钢;
    (4)金属波管:SUS304/316L;
    (5)网套:SUS304/316
    1414-14结构:活动内螺纹平接头波纹管
    特点:特柔性、弯曲性好
    通径:DN10~DN100
    材料:
    (1)活动螺纹:不锈钢;
    (2)网套压紧圈:不锈钢;
    (3)硅橡胶;
    (4)网套:SUS304/316
    1515-15结构:焊接式软管波纹管
    特点:结构简单,通用性好
    通径:DN10~DN800
    材料:
    (1)管子接头:碳钢/不锈钢;
    (2)网套压紧环:碳钢/不锈钢;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    1616-16结构:油任接头不锈钢波纹管
    特点:结构简单、安装方便
    通径:DN10~DN100
    材料:
    (1)油任接头:不锈钢;
    (2)密封垫圈:石棉/四氟;
    (3)金属波管:SUS304/316L;
    (4)网套:SUS304/316
    1717-17结构:卡箍式金属软管波纹管
    特点:快速扣接、密封可靠
    通径:DN10~DN800
    材料:
    (1)卡箍:不锈钢;
    (2)密封:橡胶;
    (3)连体接管:不锈钢;
    (4)网套压紧环:不锈钢;
    (5)金属波管:SUS304/316L;
    (6)网套:SUS304/316
    1818-18药用金属软管波纹管
    结构:快装接头
    特点:安装方便
    通径:DN50.5~DN159
    材料:SUS304/316L
    1919-19快装金属软管波纹管
    特点:安装方便
    通径:DN50.5~DN159
    材料:SUS304/316L
    2020-20结构:松套法兰,带直管焊接式钢带网套波纹管
    特点: 抗震性能好,网套防护性强
    通径:DN150~DN200
    材料:
    (1)松套法兰:碳钢/不锈钢;
    (2)接管:碳钢/不锈钢;
    (3)压紧环:SUS304/316;
    (4)金属波管:SUS304/316;
    (5)钢带网套:不锈钢
    2121-21结构:扣压式胶管波纹管
    特点:结构简单、耐压性能好
    通径:DN10~DN150
    材料:
    (1)外丝:碳钢/不锈钢;
    (2)活动内螺纹:碳钢/不锈钢;
    (3)扣压圈:碳钢/不锈钢;
    (4)编织网:碳钢;
    (5)胶管:碳钢
    2222-22风机盘管不锈钢接头软管波纹管
    特点:结构简单、耐压性能好
    通径:DN10~DN150
    材料:
    (1)外丝:碳钢/不锈钢;
    (2)活动内螺纹:碳钢/不锈钢;
    (3)扣压圈:碳钢/不锈钢;
    (4)编织网:碳钢;
    (5)胶管:碳钢
    2323-23空调软管波纹管
    结构:风螺纹接头+外丝
    特点:无需焊接,可按需要长度自行装配
    通径:DN10~DN50
    材料:
    (1)六角接头:铜/不锈钢;
    (2)六角螺母:铜/不锈钢;
    (3)密封垫圈:四氟/优质橡胶;
    (4)波汶波管:SUS304/316
    2424-24结构:空调软管波纹管
    制作通径:DN10~DN1000
    制作长度:100mm~1000mm
    特点:无需焊接、可按需要长度自行装配
    材料:
    (1)六角接头:铜/不锈钢;
    (2)六角螺母:铜/不锈钢;
    (3)密封垫圈:四氟/优质橡胶;
    (4)波纹波管:SUS304/316
