    非金属补偿器\Product
    非金属膨胀节 非金属膨胀节
    详细说明:

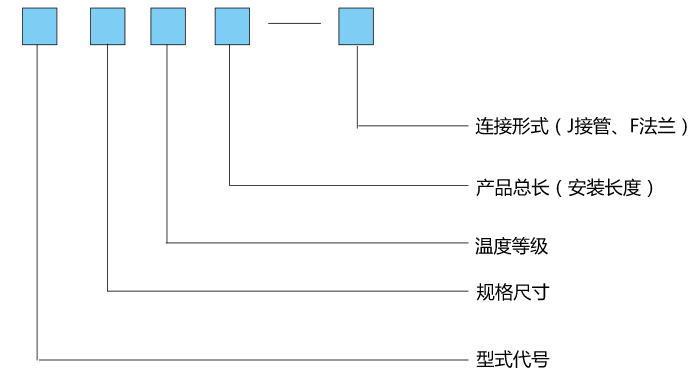

    非金属补偿器代号组成

    9

    规格尺寸

    圆形产品以接管外径表示。单位:毫米

    矩形产品以方形接管外径表示。单位:毫米

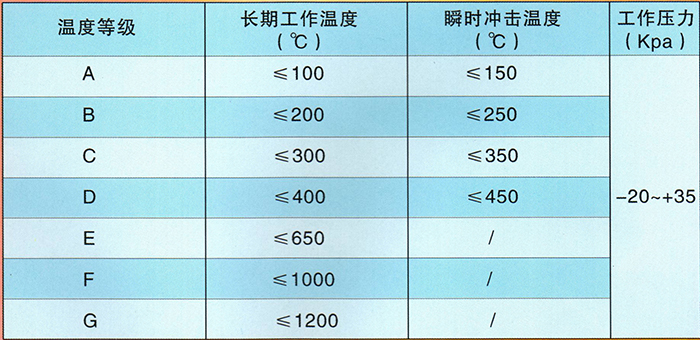

    温度等级、工作压力

    9-1温度等级、工作压力如超过表格中数值,请与我公司联系,专门设计制作。

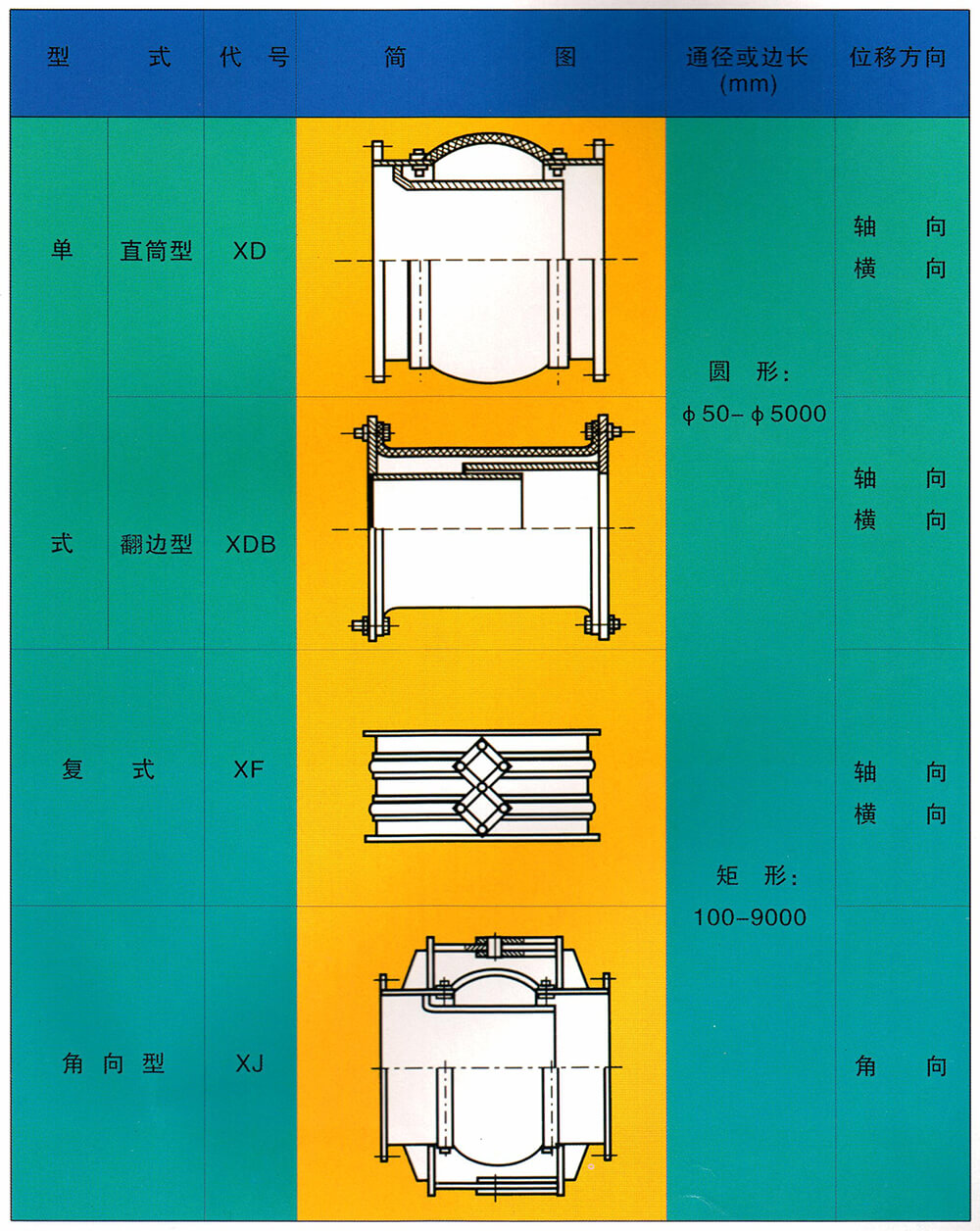

    非金属补偿器形式及代号

    11

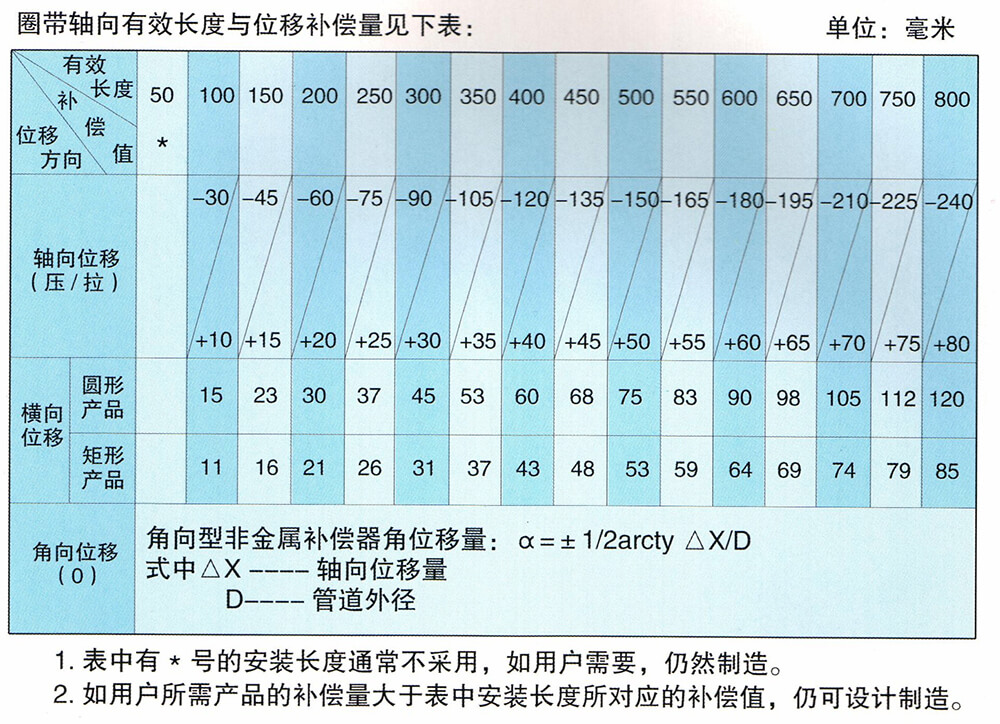

    位移补偿量

    12

    连接型式

    12-1

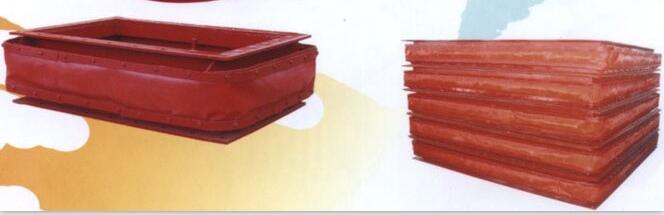

    矩形非金属补偿器的应用

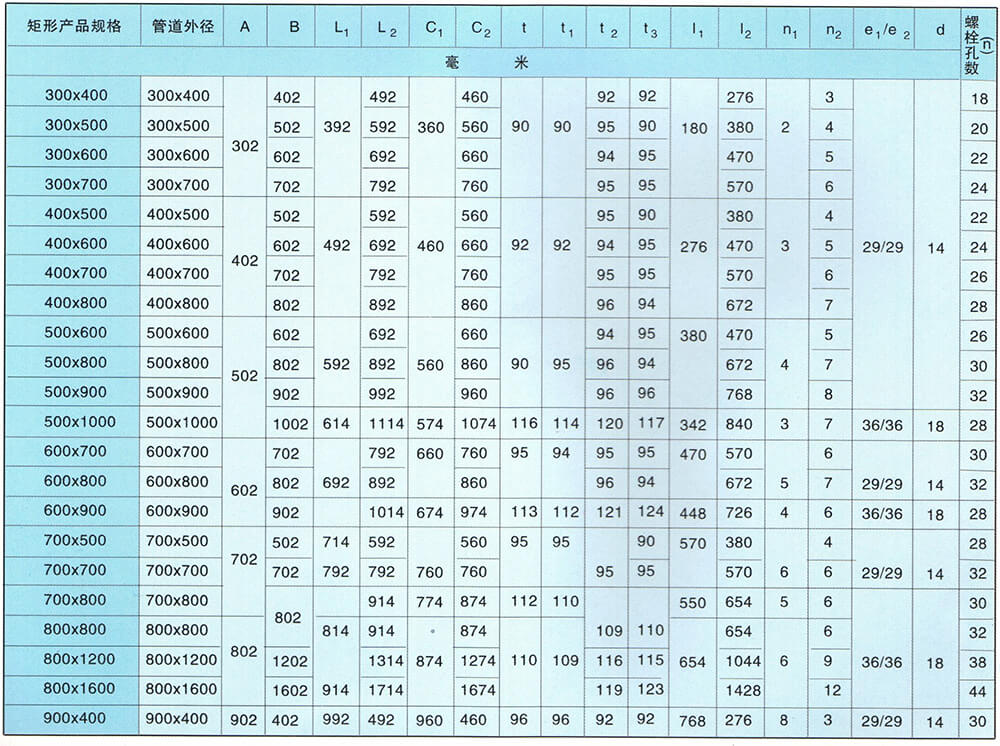

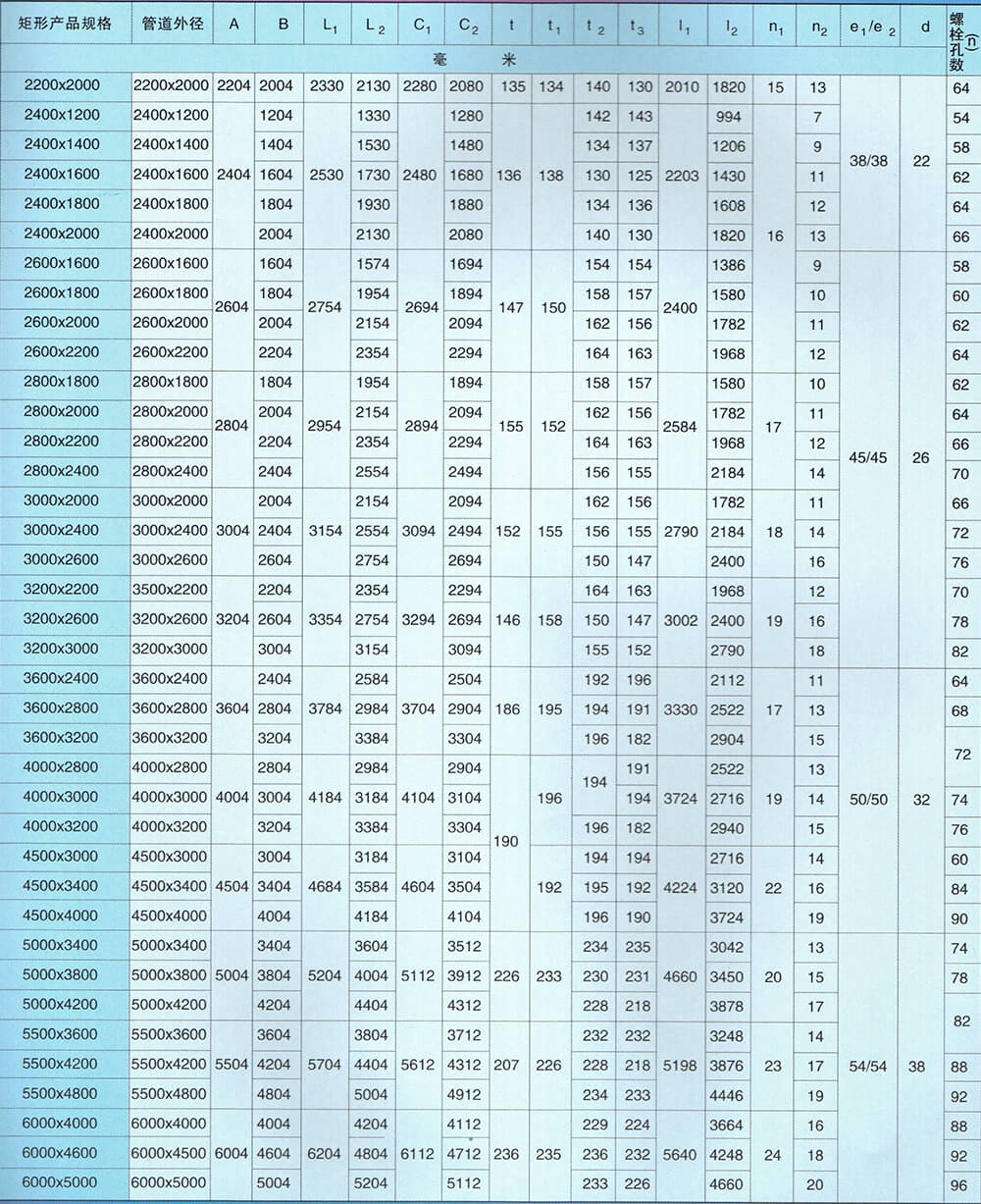

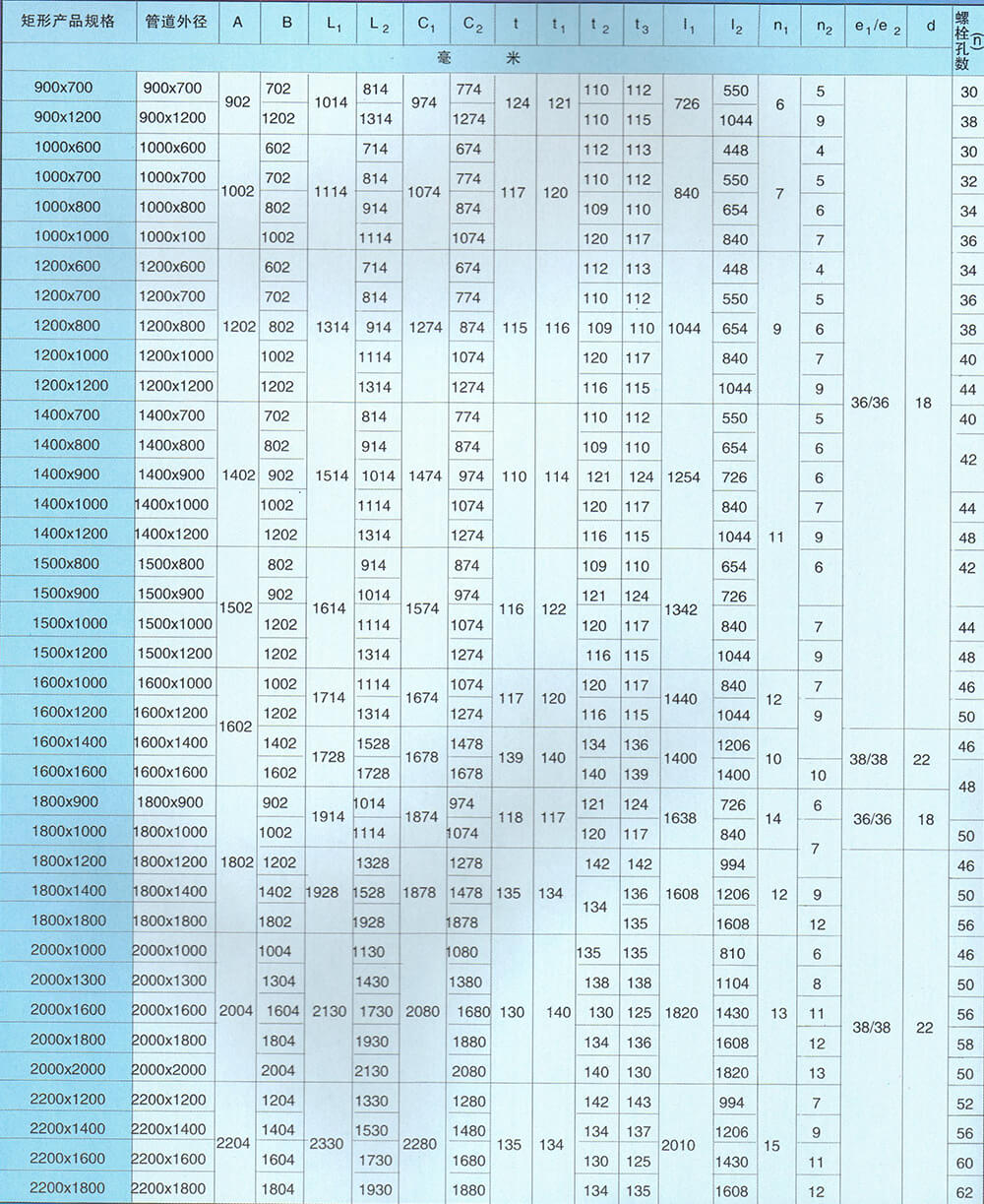

    矩形非金属膨胀节规格和法兰尺寸

    141516

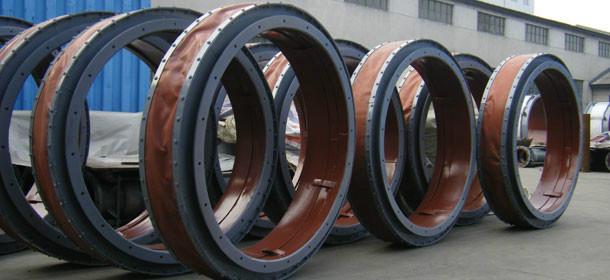

    圆形非金属补偿器的应用

    圆形非金属膨胀节

    规格和法兰尺寸

    18

    非金属补偿器安装注意事项

    • 安装非金属补偿器应严格按工程管系施工图及《非金属补偿器安装指南》所规定的要求进行。

    • 安装现场与非金属补偿器连接的管道必须按有关技术资料定位和导向。安装时不允许用非金属补偿器的变形(包括压缩、拉伸、扭转等)来强行调整管系位置安装误差。

    • 安装时应特别注意保护非金属圈带,防止锐器划伤圈带。如果需要现场焊接,应防止焊接飞溅物和引弧损伤圈带。

    • 安装时必须使非金属补偿器的“流向标志”方向与管道内介质流向一致。

    • 禁止用运输拉杆,限位杆起吊。

    • 安装完毕应拆除运输固定螺杆、限位杆(此类零件上涂黄色漆或贴有“安装后拆除”标志)。
