MZJR型燃气管道挠型补偿器

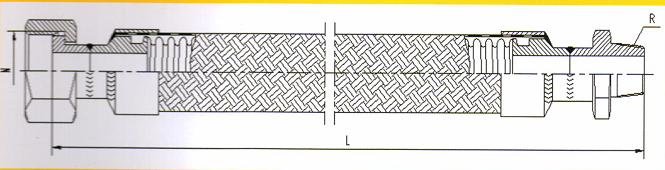

一、结构简图

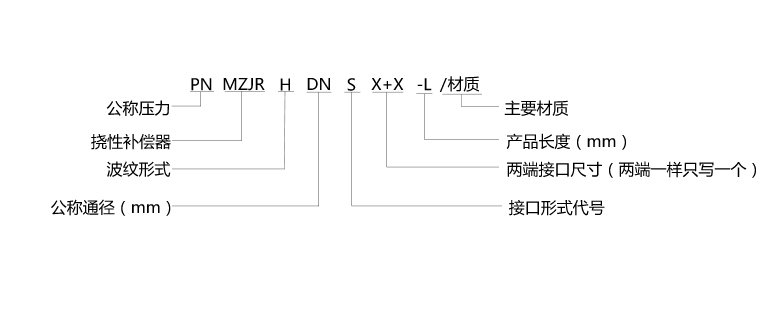

二、产品代号标注

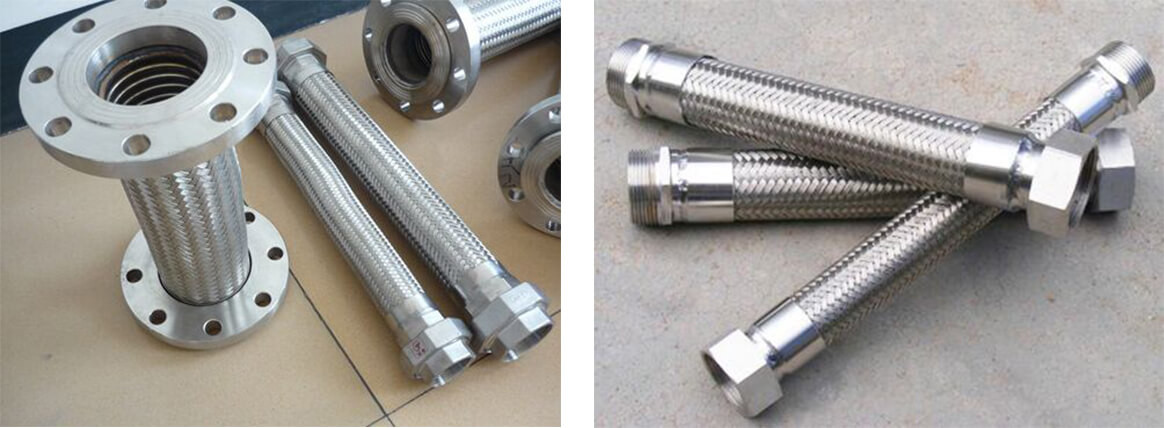

三、产品结构特点

挠性补偿器是现代工业管路中一种高品质的柔性管道，它主要是由波纹管、网套，和接头或法兰组成它的内管是具有螺旋形或环形波形薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢或钢带按一定得参数编织而成，软管两端的接头或法兰与客户管道的接头或法兰相配。

波纹管是由极薄壁的无缝或纵缝焊不锈钢钢管经过高精度塑性加工成形的，由于波纹管软廊的弹性决定了软管具有良好的柔软性和抗疲劳性，使它很容易吸收各种运动变形和循环载荷，尤其是在管路系统中补偿大位移量的能力，网套是软管安装在压力管路中的主要承压件，同时对波纹管起保护作用，根据管道中的压力大小及应用场所，可选择一层或多层的不锈钢钢丝或钢带进行编织。

煤气管道装接挠性补偿器以吸收地基不均匀沉降，管系热胀冷缩及地震等因素引起的过高应力，减少煤气管道的破坏程度，特别应用于高层建筑楼联接柔性管道。

四、安装使用注意事项

1、严禁焊渣溅伤网套

2、避免软管扭曲

3、软管一端为固定支撑，另一端为滑动支撑，软管中间不允许加支点

4、软管安装时应保持水平直线状态

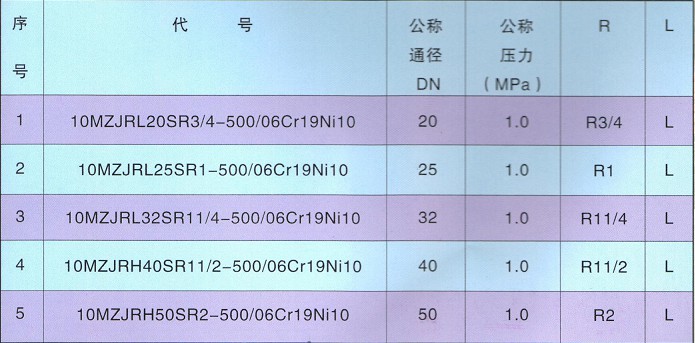

五、规格参数

膨胀节安装注意事项

1、膨胀节的安装应按照管系施工图及膨胀节安装说明书要求进行。

2、安装膨胀节的管道必须恰当的加以导向和固定才能使膨胀节发挥作用，因此导向与固定支架的设置必须严格按照设计部门有关技术资料进行，对于导向与固定支架设计原则，请详见“波纹膨胀节安装指南”。

3、膨胀节用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。

4、安装前应清楚波纹管及管道内的异物，保证波纹管正常运动。

5、对有流向要求的膨胀节应按介质流向箭头的要求进行安装。

6、为了使波纹管处于良好的工作状态，安装时不能用膨胀节的变形，包括轴向、横向、扭转等变形来调正管系位置安装误差。

7、膨胀节安装完毕后，在系统运行前要拆除所有涂黄色的运输固定螺杆。

MZJR型燃气管道挠型补偿器

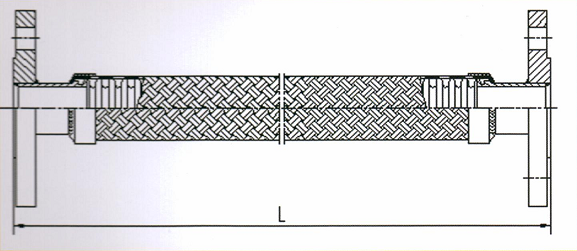

一、结构简图

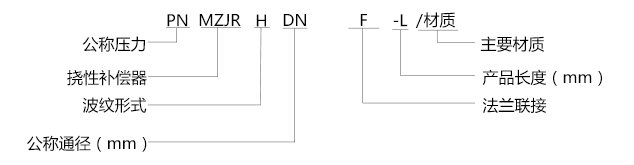

二、产品代号标注

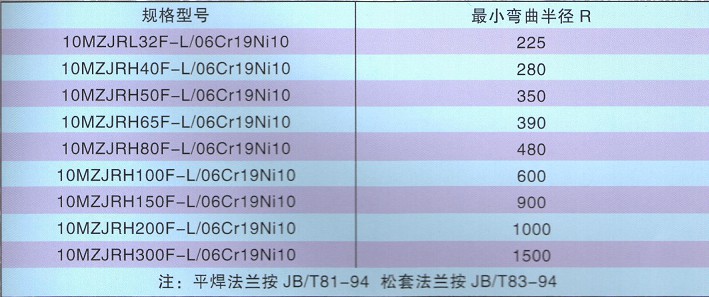

三、产品型号

MZJR型燃气管道挠型补偿器

一、结构简图

二、产品代号标注

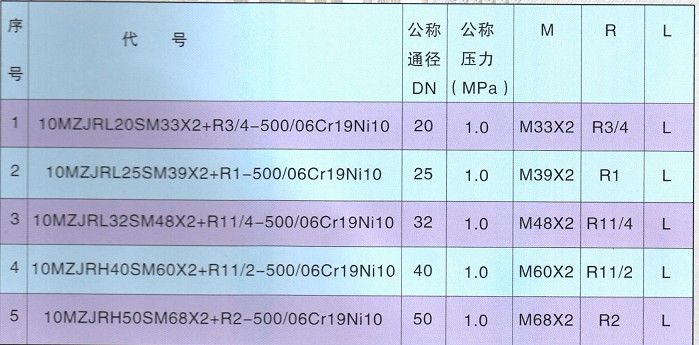

三、产品型号
