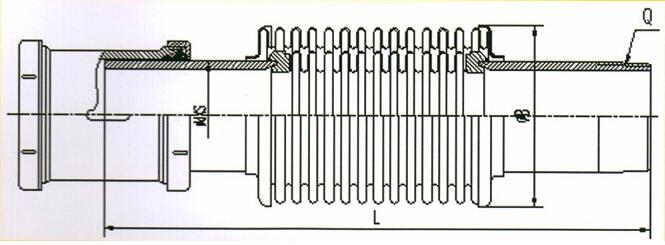

一、结构简图

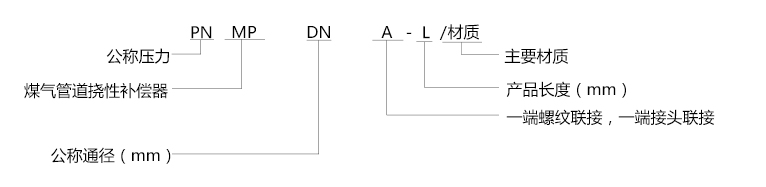

二、产品代号标注

三、产品结构特点

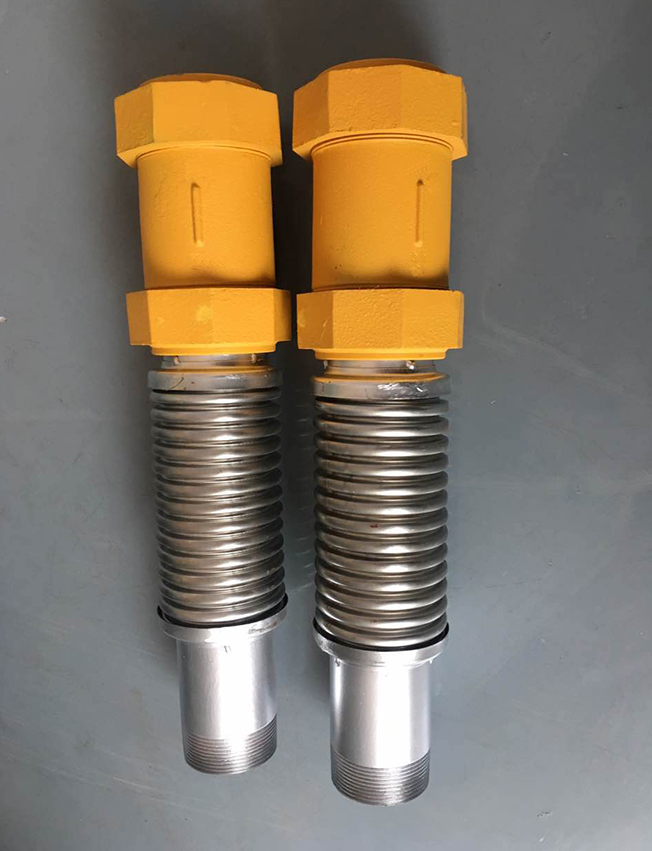

该膨胀节由内外套装波纹管及两端接管构成，它与管道一端采用螺纹联接，另一端采用插入式联接。通过内波纹管的柔性变形来吸收管道的轴向位移，横向位移和角位移，且外波纹管对内波纹管又安全保护作用，该类膨胀节结构简单，价格低廉，安装维护方便快捷，因而凡是在煤气进户管道可能的地方优先予以考虑。

四、安装使用注意事项

    1、膨胀节安装时需横向冷紧，冷紧量为实际横向位移量的一半，冷紧方向与实际位移方向相反。

    2、螺纹联接时应避免波纹管受扭转。
