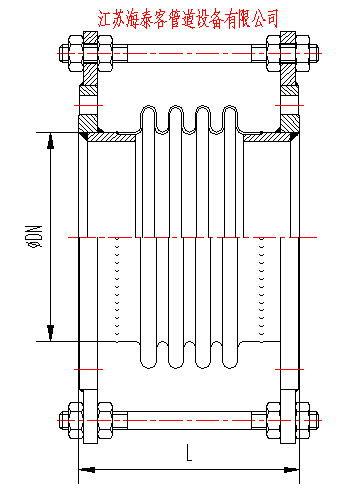

一、结构简图

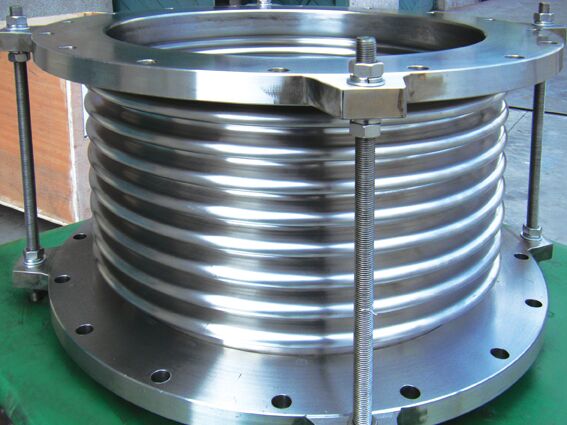

二、产品结构特点

主要用于内燃机排气管路，作为管路热胀冷缩的补偿装置。在系统中能承受管路热胀应力和脉动冲引起的振动，其它管路亦可参照使用。

公称压力    Pg=0.05MPa；0.1MNPa

公称通径    Dg=65-1500mm

使用温度    t≤550℃

1、用于国内船舶的波形膨胀节的法兰（GB613-81），连接尺寸Dg≤500mm,符合GB573-65, Dg＞500mm符合G82506-81。

2、用于出口船舶的波形膨胀节的法兰（GBM33-81），连接尺寸Dg≤500mm,符合ISO2084-1974。

3、用于出口船舶的波形膨胀节的法兰（GBM1033-81)，连接尺寸Dg≤500mm,符合JISB2211-1977,Dg＞500mm符合JISF7805F-1976。

4、国家标准不锈钢波形膨胀节，GB12522-90法兰连接尺寸符合IS02084-74公称压力0.05MPa和0.1MPa二档，补偿量优于上述三项标准

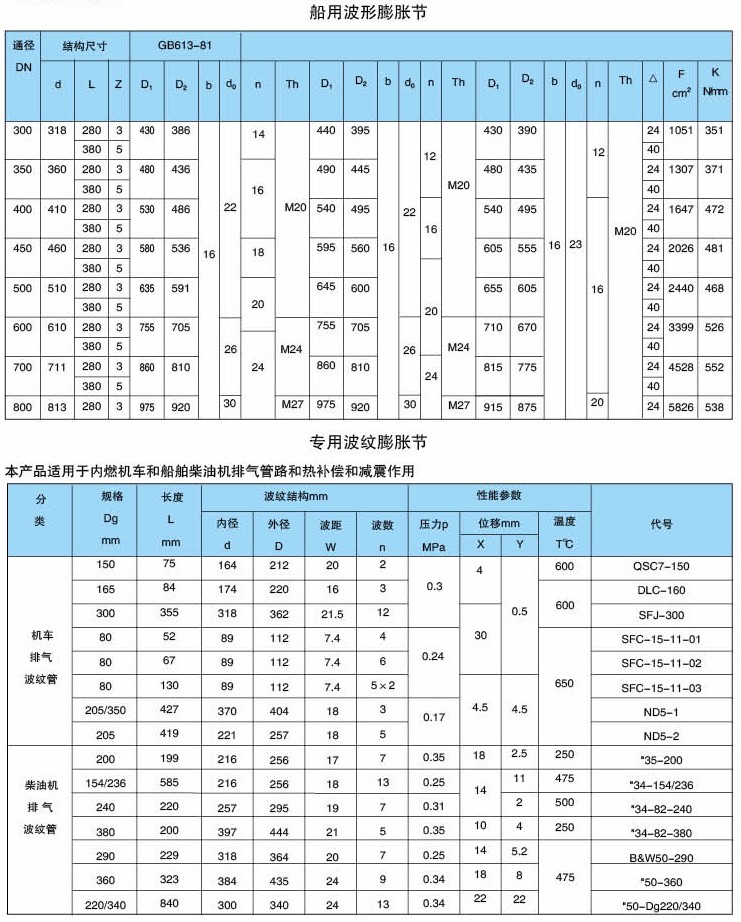

三、技术参数表
