选择

公称通径:25-1000mm    公称压力:PN≤4MPa    适用温度范围:t≤450℃

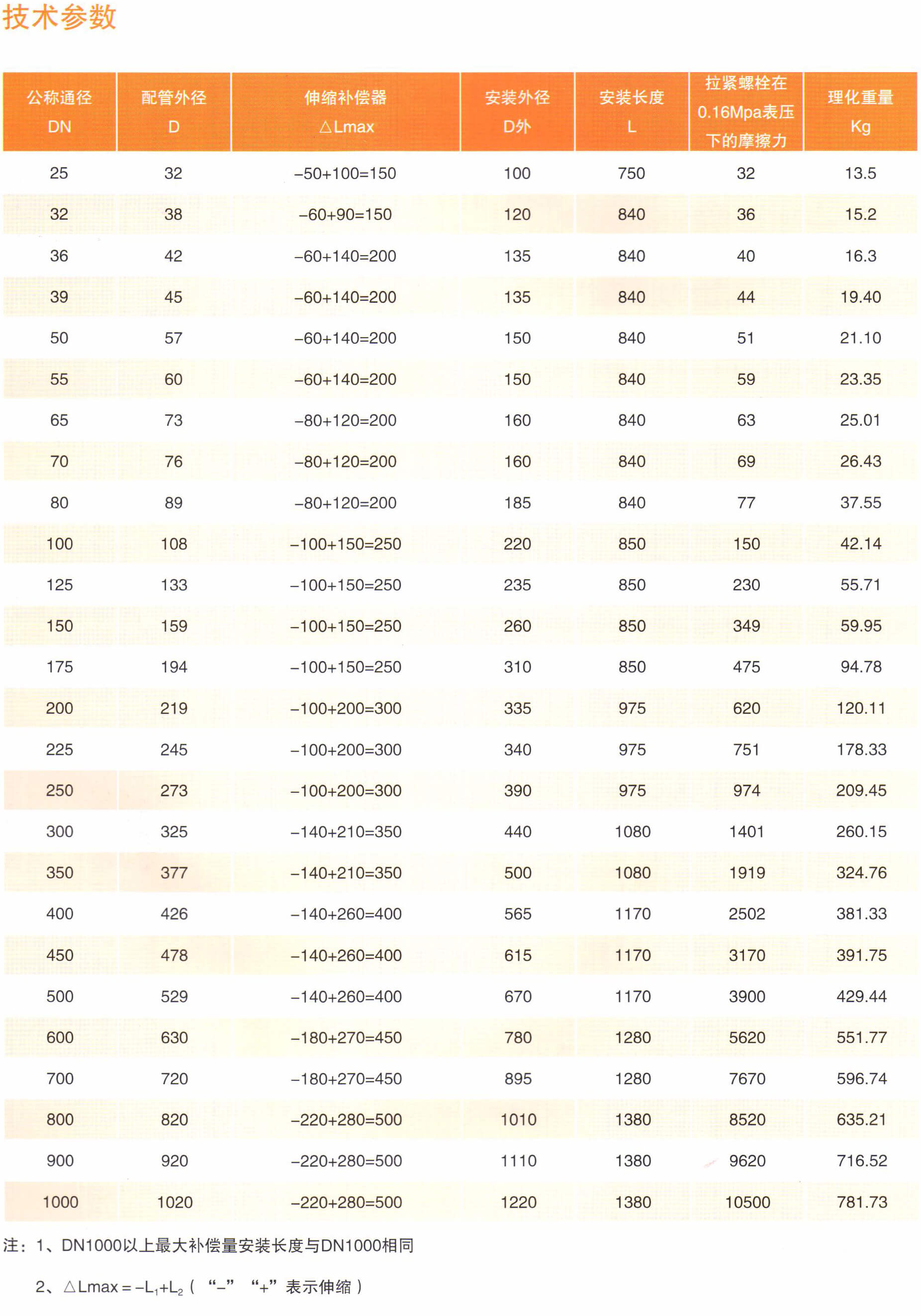

选择补偿器时应以公称通径为准，设计管道补偿应与参数表相同，对于腐蚀性比较严重的场合宜选用全不锈钢，对于伸缩不频繁无腐蚀的场合可选用碳钢。

对于使用超压力范围和介质温度的产品，公司可以代为设计。

使用安装

1、本套筒补偿器与管道焊接时，管道连接处应进行坡口，焊接后按压力容器要求进行探伤，并进行水压试验，试验时应调整密封压紧部件至无泄漏，各部件受力应一致，最好使用力矩扳手。
2.滑动支架和固定支架根据设计安装，为保证管道无侧向位移而沿轴向伸缩，补偿器一般应安装在固定支架的近旁，并应在活动侧设导向支架，在管道转弯处，必须安装固定支架。
3、补偿器的保温防水结构可与管道相同，但对伸缩不可产生约束力
4、如果在安装时，不慎把内管拉出，应重新组装并试验合格后方能在管路上安装。
5、本补偿器在各种气温下，均可按最大安装长度Lmax安装，不需预拉或预压，安装时，若套管松动长度尺寸错位，可将套管推进或拉出，校准压紧后再安装。

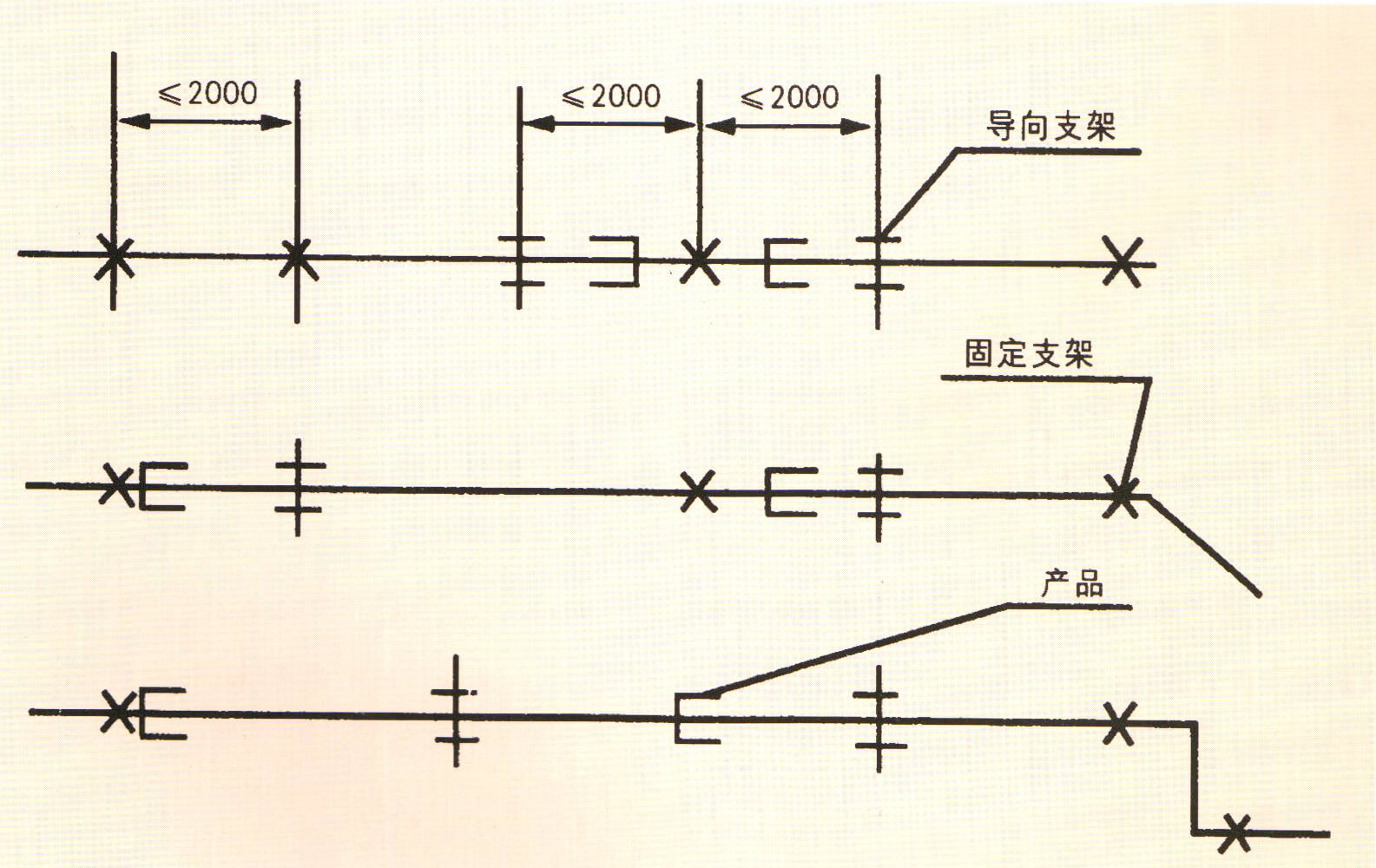

6、一般安装方式见下列简图:
